มาตรฐานการป้องกันฝุ่นและน้ำ (IP Standard) คืออะไร IP20 IP65 IP67 คืออะไร

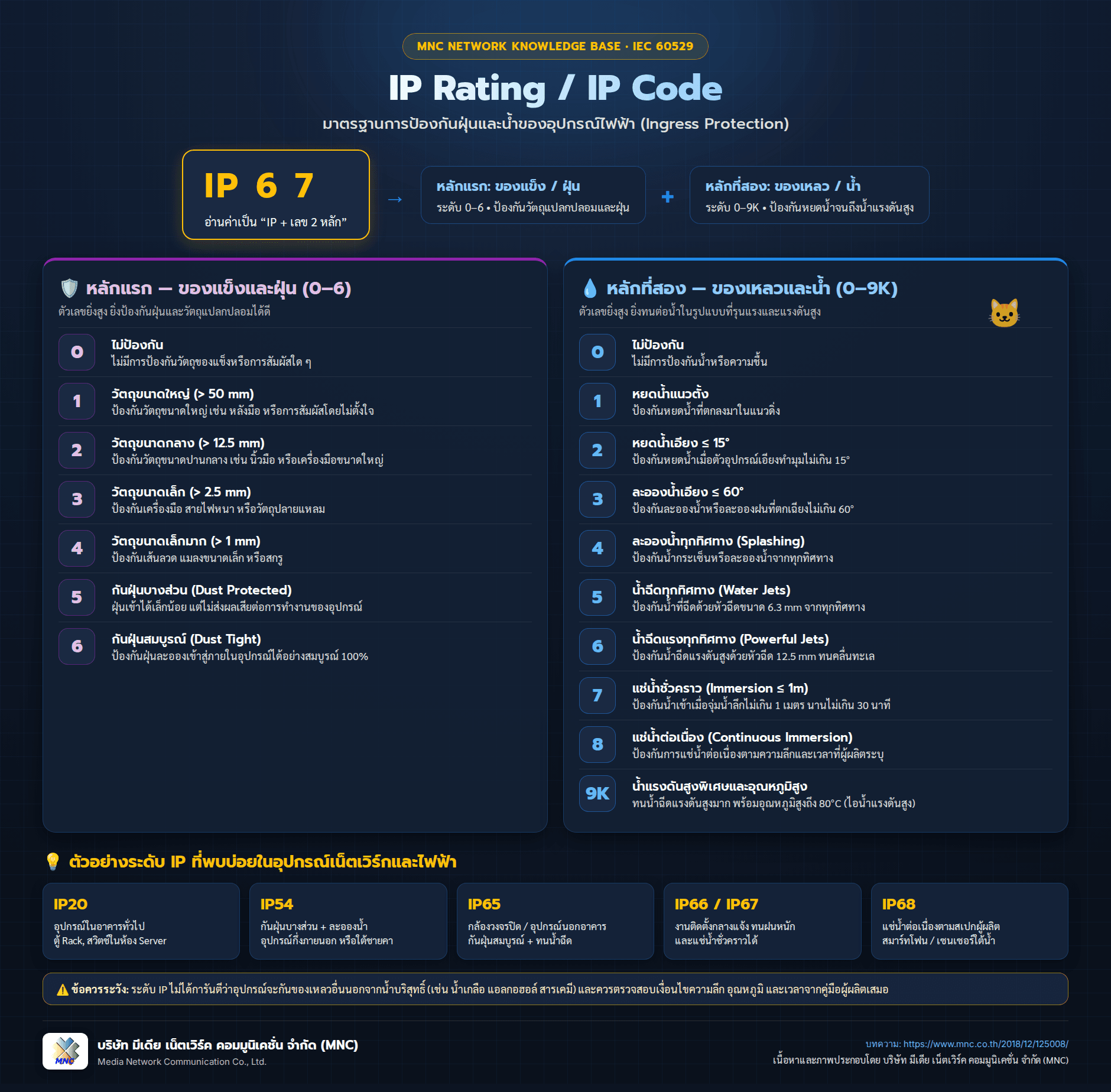

มาตรฐาน IP หรือ IP Rating, IP Code, IP Standard, Ingress Protection คือ มาตรฐานที่บอกถึงการป้องกันฝุ่นละออง หรือ น้ำ ละอองน้ำในระดับความแรงต่างๆ ของอุปกรณ์ไฟฟ้า หรือ เครื่องจักรกลต่างๆ โดยจะมีรูปแบบตามรูปด้านล่างนี้

ในการบอกถึงระดับการป้องกันจะแสดงเป็นตัวเลข 2 หลัก ตามรูปด้านบน โดยหลักแรกนั้นจะเป็นระดับการป้องกันของแข็ง เช่นฝุ่นละออง วัตถุหรือของแข็งต่างๆ รวมถึงการสัมผัสต่างๆ จะมีระดับตั้งแต่ 0 – 6 ในหลักที่สอง หมายถึงระดับการป้องกันของเหลว เช่นน้ำ การเปียกน้ำ การจมน้ำต่างๆ จะมีระดับตั้งแต่ 0 – 9

ตัวอย่างเช่น IP20, IP55, IP65, IP67, IP68 เป็นต้น

ตัวเลขหลักที่ 1 : การป้องกันของแข็ง

ระดับภาพประกอบรายละเอียด
0ไม่มีการป้องกันใดๆ
1ป้องกันของแข็งที่มีขนาด 50 mm ขึ้นไป
2ป้องกันของแข็งที่มีขนาด 12 mm ขึ้นไป
3ป้องกันของแข็งที่มีขนาด 2.5 mm ขึ้นไป
4ป้องกันของแข็งที่มีขนาด 1 mm ขึ้นไป
5ป้องกันฝ่นได้ แต่อาจ มีฝุ่นเล็กน้อยเล็ดลอดเข้าไป โดยฝุ่นที่ลอดเข้าไปจะไม่มผลต่อการทำงานอุปกรณ์
6ป้องกันฝุ่นได้สมบูรณ์

ตัวเลขหลักที่ 2 : การป้องกันของเหลว

ระดับภาพประกอบรายละเอียด
0ไม่มีการป้องกันใดๆ
1ป้องกันหยดน้ำที่ตกกระทบในแนวตั้งกับตัวอุปกรณ์เท่านั้น
2ป้องกันหยดน้ำที่ตกกระทบในแนวเฉียงรอบตัวอุปกรณ์ได้ทำมุมสูงสุด 15 องศาจากแนวตั้ง
3ป้องกันละอองน้ำที่ตกกระทบในแนวเฉียงรอบตัวอุปกรณ์ได้ทำมุมสูงสุด 60 องศาจากแนวตั้ง
4ป้องกันละอองน้ำที่ตกกระทบตัวอุปกรณ์ได้จากทุกทิศทาง
5ป้องกันน้ำจากการฉีดที่ตัวอุปกรณ์ได้จากทุกทิศทาง
6ป้องกันน้ำจากการฉีดแบบรุนแรงที่ตัวอุปกรณ์ได้จากทุกทิศทาง
6Kป้องกันน้ำจากการฉีดแรงดันสูงที่ตัวอุปกรณ์ได้จากทุกทิศทาง
7ป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้ที่ความลึกสูงสุด 1 m เป็นระยะเวลาสูงสุด 30 นาที
8ป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้แบบถาวร
9Kป้องกันน้ำจากการฉีดแรงดันสูงพิเศษที่ตัวอุปกรณ์ได้จากทุกทิศทาง ที่อุณหภูมิน้ำสูงสุด 80 °C
