คำอธิบาย

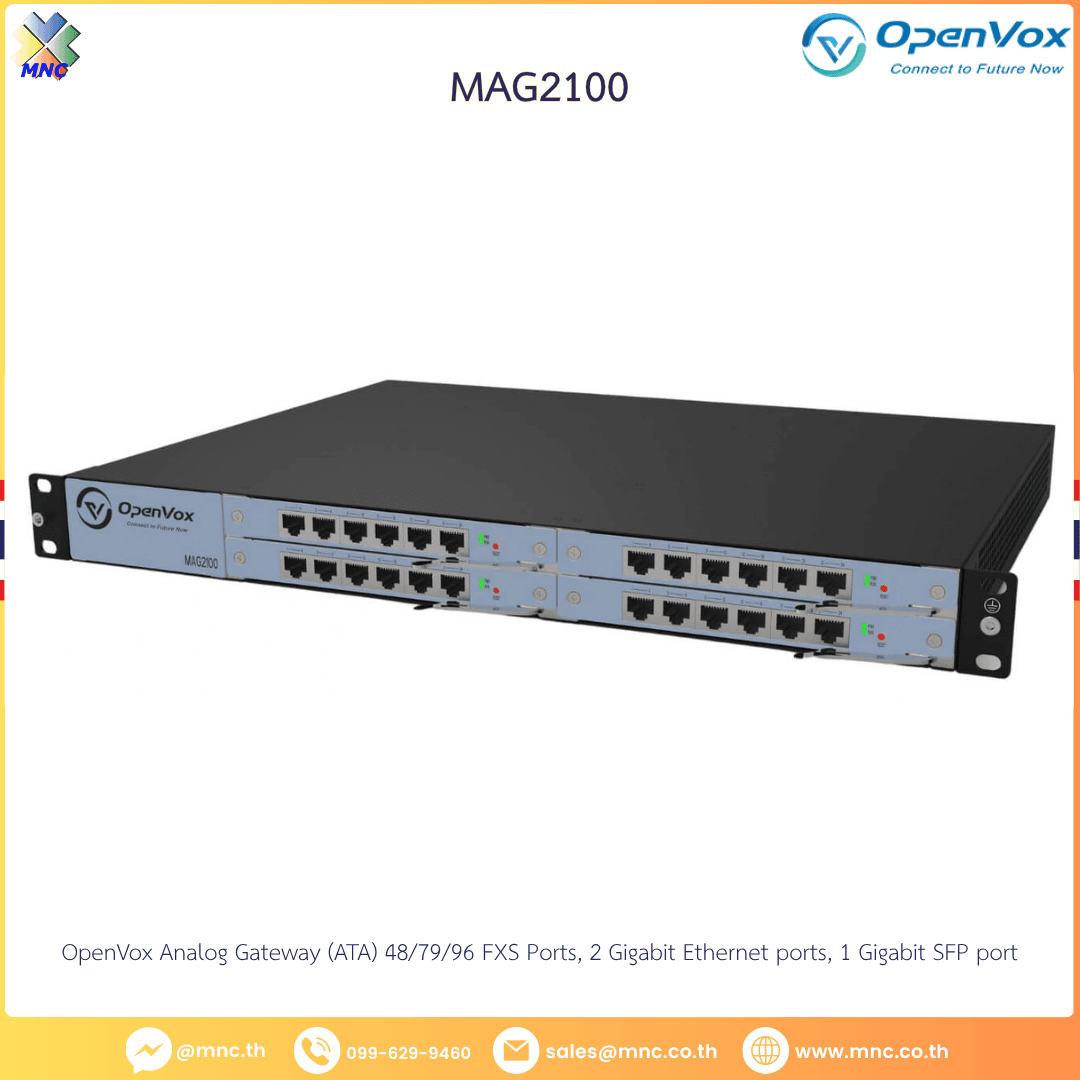

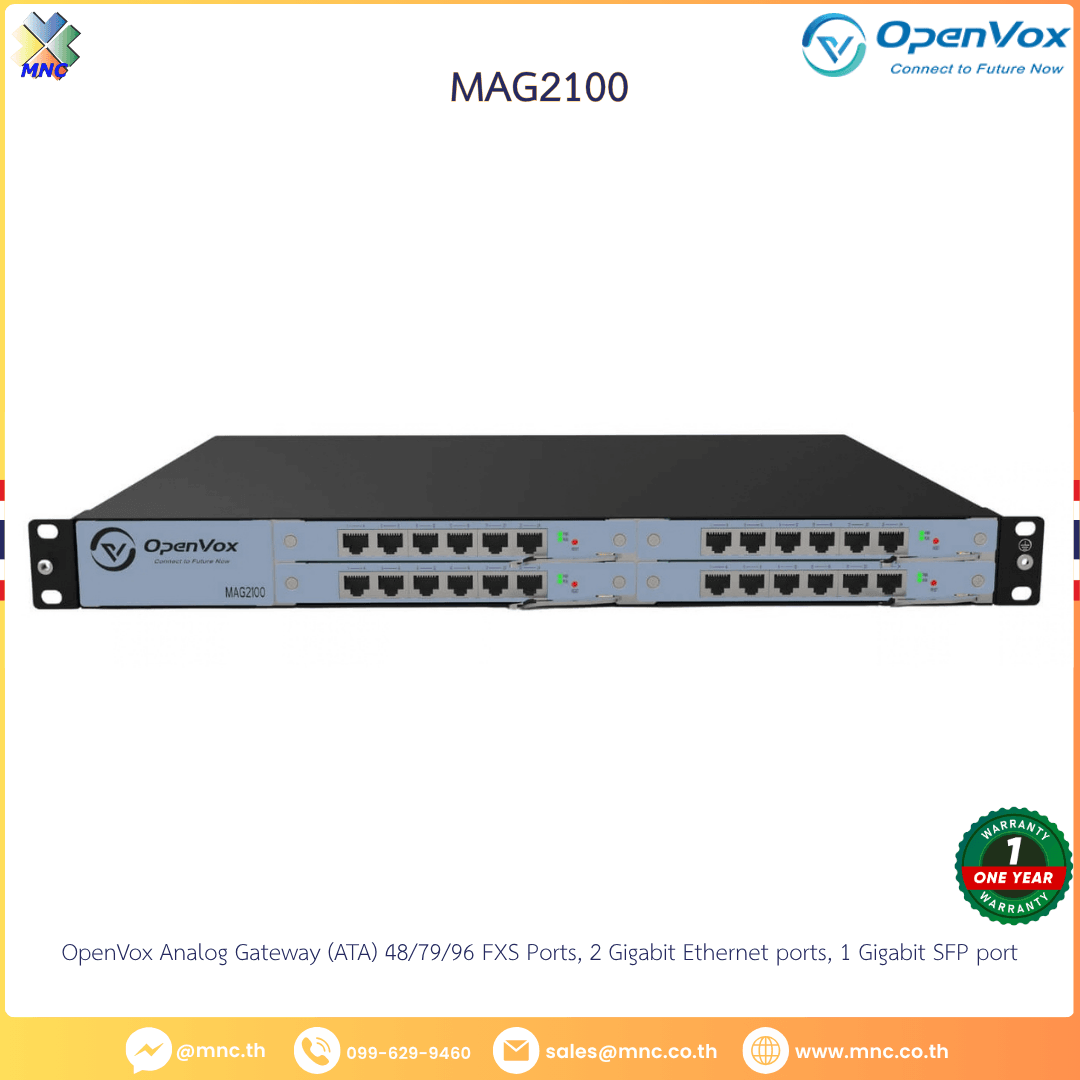

OpenVox MAG2100 คือ VoIP Gateway สายอนาล็อกความจุสูงสำหรับเชื่อมโทรศัพท์อนาล็อกจำนวนมากเข้ากับระบบ VoIP จุดเด่นคือโครงสร้างแบบโมดูลาร์ — เพิ่มหรือถอดบอร์ดโมดูลได้ตามจำนวนสายที่ใช้จริง — รองรับตั้งแต่ 48 ถึง 96 พอร์ต FXS
เหมาะกับโรงแรมขนาดใหญ่ อาคารสำนักงาน ผู้ให้บริการโทรคมนาคม ศูนย์ลูกค้า และชุมชนที่อยู่อาศัย ที่ต้องการเชื่อมสายโทรศัพท์อนาล็อกจำนวนมากเข้าระบบ IP-PBX โดยไม่ต้องเปลี่ยนโทรศัพท์เดิม
รุ่นและจำนวนพอร์ต
MAG2100 มี 3 รุ่นให้เลือกตามจำนวนคู่สาย สเปกอื่นทั้งหมดเหมือนกันทุกรุ่น ต่างกันแค่จำนวนพอร์ต FXS
| รุ่น | จำนวนพอร์ต FXS |
|---|---|
| MAG2100-48S | 48 พอร์ต |
| MAG2100-72S | 72 พอร์ต |
| MAG2100-96S | 96 พอร์ต |
สเปกที่แสดงในหน้านี้เป็นสเปกของซีรีส์ (ใช้ร่วมกันทุกรุ่น) ตามเอกสารของผู้ผลิต
จุดเด่นหลัก
- โครงสร้างแบบโมดูลาร์ — เพิ่มหรือถอดบอร์ดโมดูลได้ตามความต้องการจริง ขยายระบบได้โดยไม่ต้องเปลี่ยนเครื่องใหม่ทั้งตัว
- ความจุสูงถึง 96 พอร์ต FXS — รองรับสายโทรศัพท์จำนวนมากในเครื่องเดียว ลดจำนวนอุปกรณ์ที่ต้องดูแล
- หัวต่อ RJ21 และ RJ45 — รองรับการเข้าสายแบบรวมเป็นชุด (RJ21) และแบบรายพอร์ต (RJ45) เหมาะกับตู้สายขนาดใหญ่

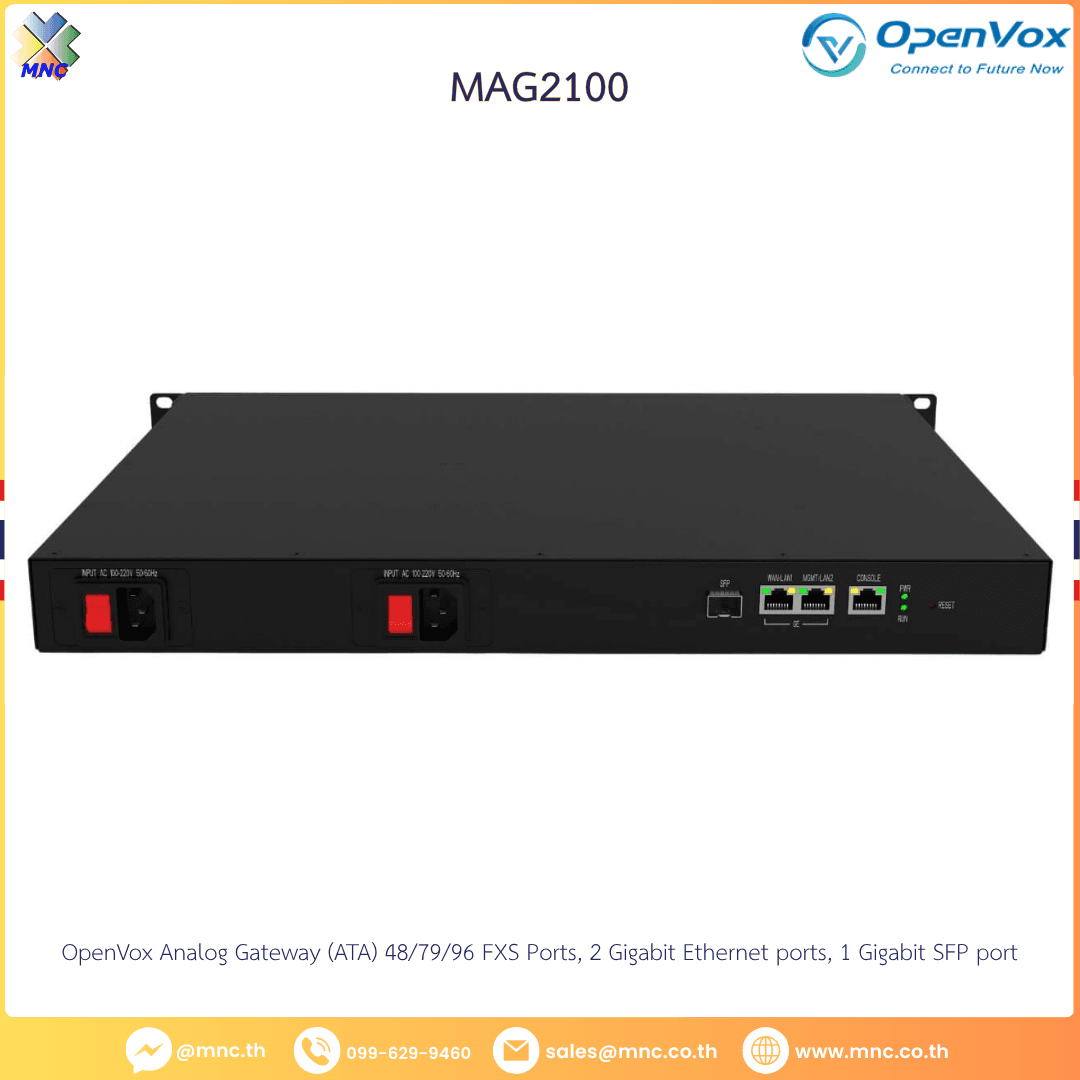

- 2 พอร์ต Gigabit Ethernet + 1 พอร์ต SFP — พอร์ต SFP ใส่โมดูลใยแก้วนำแสงได้ เชื่อมระยะไกลโดยไม่ต้องแปลงสัญญาณ
- รองรับไฟสำรอง (Redundant Power Supply) — ต่อไฟเลี้ยงสำรองไว้ได้ ระบบยังทำงานต่อแม้ไฟหลักขัดข้อง
- Codec ครบทั้ง 9 แบบ — G.711A/U, G.723.1, G.729A, G.722, G.726, iLBC, OPUS, AMR, AMR-WB คุยกับ IP-PBX ทุกแบรนด์ได้
- ตัดเสียงสะท้อน 128 มิลลิวินาที — ตามมาตรฐาน G.168 คุยสบายแม้สายยาวถึง 3 กิโลเมตร
- รองรับไอพีทั้งสองรุ่น — IPv4 และ IPv6 พร้อม NAT และ STUN
- รองรับแฟกซ์และ POS — T.38 และแบบผ่านสัญญาณตรง
- จัดการได้ครบ — เว็บ อัตโนมัติ SNMP TR-069 CDR และ Cloud-based Management
เทียบ MAG2100 กับ MAG2000
ทั้งสองรุ่นเป็นตระกูลเดียวกันของ OpenVox เลือกตามจำนวนสายที่ต้องใช้
| รายการ | MAG2000 (16/24/32 พอร์ต) | MAG2100 (48/72/96 พอร์ต) |
|---|---|---|
| จำนวนพอร์ต FXS | 16 / 24 / 32 | 48 / 72 / 96 |
| โครงสร้าง | ตัวเครื่องเดียว | โมดูลาร์ เพิ่ม/ถอดบอร์ดได้ |
| หัวต่อสายโทรศัพท์ | RJ11 / RJ21 / RJ45 | RJ21 / RJ45 |
| พอร์ตอีเทอร์เน็ต | 4 พอร์ต (1 WAN + 3 LAN) | 2 พอร์ต (1 WAN + 1 LAN) |
| พอร์ต SFP ใยแก้วนำแสง | ไม่มี | 1 พอร์ต (1000 Mbps) |
| ไฟสำรอง | ไม่ระบุ | รองรับ (Redundant Power Supply) |
| กำลังไฟสูงสุด | 52 W | 120 W |
| น้ำหนักรวมกล่อง | 2.20 – 2.44 kg | 4.5 kg |
| Codec เพิ่มเติม | — | G.726 |
ดูรายละเอียดรุ่นเล็กได้ที่หน้า OpenVox MAG2000 FXS VoIP Gateway
สเปกทางเทคนิค
ข้อมูลทั่วไป
| รายการ | สเปก |
|---|---|
| รุ่น | MAG2100-48S · MAG2100-72S · MAG2100-96S |
| จำนวนพอร์ต FXS | 48 / 72 / 96 พอร์ต (ตามรุ่น) |
| ชนิดพอร์ต | RJ45 / RJ21 |
| ระบบปฏิบัติการ | Linux |
| มาตรฐานรับรอง | CE และ FCC |
| ขนาดรวมกล่อง | 440 × 44.5 × 335 มม. |
| น้ำหนักรวมกล่อง | 4.5 กิโลกรัม |
| แหล่งจ่ายไฟ | AC 100-240V · หรือ -48V ถึง -60V DC (อุปกรณ์เสริม) |
| ไฟสำรอง | รองรับ Redundant Power Supply |
| กำลังไฟสูงสุด | 120 W |
| อุณหภูมิใช้งาน | 0 ถึง 45 องศาเซลเซียส |
| ความชื้นใช้งาน | 10% ถึง 90% ไม่เกิดน้ำเกาะ |
| อุณหภูมิเก็บ | -20 ถึง 70 องศาเซลเซียส |
พอร์ตและอินเทอร์เฟซ
| รายการ | สเปก |
|---|---|
| พอร์ต FXS | 48 / 72 / 96 พอร์ต · หัวต่อ RJ21 และ RJ45 |
| พอร์ต WAN | 1 พอร์ต 10/100/1000 Mbps · หัวต่อ RJ-45 |
| พอร์ต LAN | 1 พอร์ต 10/100/1000 Mbps · หัวต่อ RJ-45 |
| พอร์ต SFP | 1 พอร์ต 1000 Mbps (ใยแก้วนำแสง) |
| พอร์ตคอนโซล | 1 พอร์ต RS232 (RJ45) |
| โหลดวงจร | 2 REN · รองรับสายยาวถึง 3 กม. บนสาย 24 AWG |
คุณภาพเสียงและการประมวลผลสัญญาณ
| รายการ | สเปก |
|---|---|
| Codec เสียง | G.711A/U · G.723.1 · G.729A · G.722 · G.726 · iLBC · OPUS · AMR · AMR-WB |
| การตัดเสียงสะท้อน | G.168 · สูงสุด 128 มิลลิวินาที |
| บัฟเฟอร์หน่วงเวลา | ปรับอัตโนมัติตามสภาพเครือข่าย |
| การควบคุมอัตราการขยายเสียง | ตั้งค่าได้ |
| การสร้างเสียงเงียบพื้นหลัง | รองรับ CNG |
| สัญญาณ DTMF | แบบสัญญาณ · RFC2833 และแบบในแบนด์ |
| แฟกซ์ | T.38 และแบบผ่านสัญญาณตรง · รองรับ Modem/POS |
สเปกพอร์ต FXS
| รายการ | สเปก |
|---|---|
| หัวต่อ | RJ45 และ RJ21 |
| รูปแบบการกดหมายเลข | DTMF และ Pulse |
| อัตราสัญญาณ Pulse | 10 และ 20 PPS |
| หมายเลขผู้โทรเข้า | ส่งผ่าน DTMF และ FSK |
| ความยาวสายสูงสุด | 3 กิโลเมตร |
| สลับขั้วสาย | รองรับ Reversed Polarity |
| เสียงสถานะการโทร | ตั้งค่าได้ |
ฟีเจอร์การโทร
| สายรอสาย | รองรับ |
| โอนสายแบบตรง | รองรับ |
| โอนสายโดยมีผู้ร่วมสนทนา | รองรับ |
| โอนสายเมื่อสายไม่ว่าง | รองรับ |
| โอนสายเมื่อไม่มีผู้รับ | รองรับ |
| โอนสายทุกกรณี | รองรับ |
| สายด่วน | รองรับแบบร้อนและแบบเชื่อมต่อทันที |
| ไฟสถานะมีข้อความรอ | รองรับ Message Waiting Indicator |
| ลงทะเบียน SIP หลายเซิร์ฟเวอร์ | รองรับ |
| พักสาย | รองรับ |
| ห้ามรบกวน | รองรับ |
| ประชุมสาย 3 ทาง | รองรับ |
| หมายเลขกดด่วน | รองรับ |
มาตรฐาน VoIP
| รายการ | สเปก |
|---|---|
| โปรโตคอล SIP | SIP v2.0 ผ่าน UDP และ TCP (RFC 3261) |
| สื่อและการควบคุม | SDP · RTP (RFC 2833, 3262, 3263, 3264, 3265, 3515, 2976, 3311) · RTP/RTCP (RFC 2198, 1889) |
| โปรโตคอลอินเทอร์เน็ต | IPv4 และ IPv6 |
| VLAN | 802.1P และ 802.1Q |
| NAT | STUN · NAT แบบคงที่และแบบไดนามิก · RFC 3581 |
| ตัวแทนการโทรออก | RFC 2806 TEL URI |
| ตัวจับเวลาเซสชัน | RFC 4028 |
| การค้นหา DNS | SRV · A Query และ NAPTR Query |
การจัดการและบำรุงรักษา
| รายการ | สเปก |
|---|---|
| การตั้งค่า | ผ่านเว็บเบราว์เซอร์ |
| การสำรองและกู้คืนค่า | รองรับ |
| อัปเดตเฟิร์มแวร์ | ผ่านเว็บ |
| การตั้งค่าอัตโนมัติ | Auto Provisioning |
| รายงานการโทร | CDR |
| การเฝ้าระวังระบบ | SNMP v1 / v2 / v3 · Syslog |
| ตรวจสอบการเชื่อมต่อ | Ping · Traceroute · จับข้อมูลเครือข่าย |
| ตั้งเวลา | NTP และเวลาออมแสง |
| รีโมตจัดการ | TR-069 · IPoE |
| การจัดการผ่านคลาวด์ | รองรับ |
| บำรุงรักษาท้องถิ่น | IVR local Maintenance |
| ความปลอดภัยการเข้าถึง | Web ACL และ Telnet ACL |
| เส้นทางและแปลงหมายเลข | Routing Rules ตาม Prefix · แปลงหมายเลขผู้โทรและปลายทาง · Digitmap |
| เครือข่ายเสริม | PPPoE · OpenVPN · Action URL · VEX (Advanced Peer To Peer Call) |
รองรับแพลตฟอร์ม VoIP
ใช้มาตรฐาน SIP มาตรฐานเปิด จึงทำงานร่วมกับระบบ IP-PBX และเซิร์ฟเวอร์ SIP ยอดนิยมได้ เช่น
Asterisk · Issabel · 3CX · FreeSWITCH · BroadSoft · VOS 3000
สิ่งที่ควรเตรียมก่อนติดตั้ง
- เครื่อง IP-PBX หรือระบบ SIP Server ที่จะเชื่อมต่อ
- ตู้กระจายสายแบบ RJ21 หรือแพตช์แผง RJ45 ตามชนิดหัวต่อที่ใช้
- จำนวนคู่สายที่ใช้จริง เพื่อเลือกรุ่นและจำนวนบอร์ดโมดูลให้พอดี
- หากใช้พอร์ต SFP ต้องเตรียมโมดูลใยแก้วนำแสงที่ตรงกับสายและระยะทาง
- หากใช้ไฟ DC ต้องเตรียมชุดจ่ายไฟ -48V ถึง -60V เป็นอุปกรณ์เสริม
เหมาะกับใคร
- โรงแรมขนาดใหญ่และรีสอร์ต — รองรับสายห้องพักหลายร้อยสายในระบบเดียว โดยไม่ต้องเปลี่ยนโทรศัพท์ในห้อง
- ผู้ให้บริการโทรคมนาคมและอินเทอร์เน็ต — โครงสร้างโมดูลาร์ขยายจำนวนสายได้ตามลูกค้าที่เพิ่มขึ้น พร้อมไฟสำรองให้ระบบพร้อมใช้ตลอด
- อาคารสำนักงานและคอนโด — รวมสายโทรศัพท์ทั้งอาคารเข้าระบบ IP-PBX เดียว
- ศูนย์ลูกค้าขนาดใหญ่ — รองรับสายจำนวนมากพร้อมกัน พร้อมรายงาน CDR ทุกสาย
- ชุมชนที่อยู่อาศัย — ให้บริการโทรศัพท์อนาล็อกผ่านเครือข่าย IP แก่ผู้พักอาศัยจำนวนมาก
- โรงพยาบาลและหน่วยงานขนาดใหญ่ — สายภายในจำนวนมาก พร้อมไฟสำรองให้ระบบโทรศัพท์ไม่สะดุด
คำถามที่พบบ่อย
MAG2100 ต่างจาก MAG2000 อย่างไร
MAG2100 รองรับพอร์ตมากกว่า (48/72/96 พอร์ต เทียบกับ 16/24/32) มีโครงสร้างแบบโมดูลาร์ที่เพิ่มถอดบอร์ดได้ มีพอร์ต SFP สำหรับใยแก้วนำแสง และรองรับไฟสำรอง ส่วน MAG2000 เหมาะกับงานขนาดเล็กถึงกลาง
โครงสร้างแบบโมดูลาร์ คืออะไร
ตัวเครื่องแยกเป็นบอร์ดโมดูล สามารถเพิ่มหรือถอดบอร์ดออกได้ตามจำนวนสายที่ต้องใช้ ทำให้เริ่มต้นด้วยจำนวนพอร์ตที่จำเป็น แล้วขยายเพิ่มภายหลังโดยไม่ต้องเปลี่ยนเครื่องใหม่ทั้งตัว
เลือก MAG2100-48S, 72S หรือ 96S ดี
เลือกตามจำนวนคู่สายที่ใช้งาน — 48S รองรับ 48 พอร์ต · 72S รองรับ 72 พอร์ต · 96S รองรับ 96 พอร์ต แนะนำให้เผื่อไว้ประมาณ 20% สำหรับการเติบโต และเนื่องจากเป็นระบบโมดูลาร์ สามารถขยายเพิ่มภายหลังได้
พอร์ต SFP ใช้ทำอะไร
พอร์ต SFP ใส่โมดูลใยแก้วนำแสงเพื่อเชื่อมต่อระยะไกล หรือเชื่อมกับระบบแกนของอาคารที่เป็นไฟเบอร์โดยตรง ไม่ต้องใช้อุปกรณ์แปลงสัญญาณเพิ่ม
ไฟสำรอง (Redundant Power Supply) ช่วยอะไร
ระบบโทรศัพท์เป็นบริการที่ห้ามขาด เมื่อต่อไฟเลี้ยงสำรองไว้ หากไฟหลักขัดข้อง ระบบยังทำงานต่อจากไฟสำรองทันที ลดโอกาสสายตัดทั้งอาคาร
ใช้กับ IP-PBX แบรนด์ไหนได้บ้าง
ใช้มาตรฐาน SIP มาตรฐานเปิด จึงใช้กับ Asterisk, Issabel, 3CX, FreeSWITCH, BroadSoft และ VOS 3000 ได้ รวมถึง IP-PBX อื่นที่รองรับ SIP ทั่วไป
รองรับการส่งแฟกซ์หรือไม่
รองรับ ทั้งแบบมาตรฐาน T.38 และแบบผ่านสัญญาณตรง (Pass-through) รวมถึงงาน Modem และเครื่อง POS
ต่อสายโทรศัพท์ได้ยาวเท่าไร
รองรับสายยาวสูงสุด 3 กิโลเมตรบนสาย 24 AWG ที่โหลด 2 REN เหมาะกับอาคารขนาดใหญ่และพื้นที่กว้าง
สรุป
OpenVox MAG2100 คือ FXS VoIP Gateway ความจุสูงแบบโมดูลาร์ รองรับ 48 ถึง 96 พอร์ต พร้อมพอร์ต SFP ไฟสำรอง และฟีเจอร์การจัดการครบ ใช้มาตรฐาน SIP จึงทำงานร่วมกับ IP-PBX ได้เกือบทุกแบรนด์ ทีมงานของเราพร้อมคอนฟิกให้ตามระบบเดิมของคุณ
